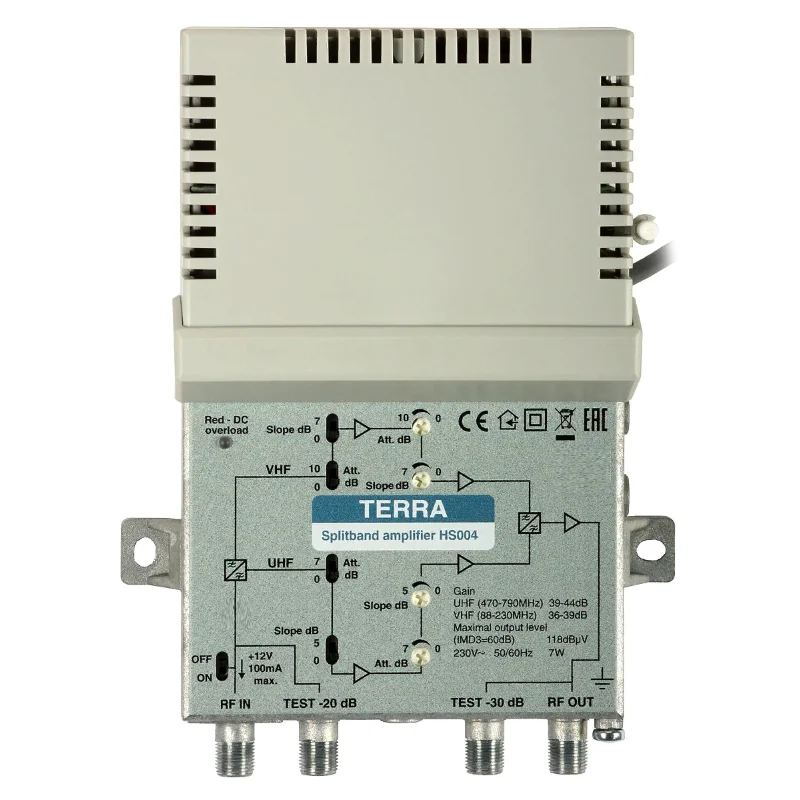

Усилитель квартирный одновходной TERRA HS004

Усилитель квартирный одновходной TERRA HS004 (МВ(47-414МГц),Ку29-33,дБ119дБмкВ; ДМВ(470-862МГц),Ку33-39дБ,117дБмкВ, рег.20дБ, питание 220В)

• усилитель с расщеплением диапазона с отдельной регулировкой усиления и наклона в VHF и UHF диапазонах
• встроенный фильтр подавления LTE сигналов
• подача питания (коммутир.) на предусилитель через РЧ вход
• защита и индикация перегрузки по ПТ
• тестовая точка на входе и на выходе
• встроенный источник питания
• литой корпус

Технические характеристики        I         HS004         I       HS004L        I       HS004T     I        HS005L        I       HS005T

Частотный диапазон                       I            VHF          I                        VHF                       I                          VHF                                                                          I         47-414 MHz    I                     88-230 MHz                       I                      88-230 MHz

                                                    I          UHF            I         UHF            I          UHF       I           UHF          I         UHF                                                              I      470-862 MHz      I     470-790 MHz       I   470-694 MHz    I      470-790 MHz      I     470-694 MHz

Коэффициент усиления                  I     VHF 34-39 dB    I       VHF 36-39 dB, UHF 39-44 dB   I           VHF 30 dB, UHF 34 dB                                                             I     UHF 39-44 dB    I

Неравномерность АЧХ                    I                                     ± 1 dB                                     I        VHF ± 1 dB, UHF ± 0.5 dB

Регулировка усиления                    I VHF 20 dB, UHF 14 dB I              VHF 20 dB, UHF 14 dB       I                  20 dB

Пределы регулировки наклона АЧХ  I VHF 20 dB, UHF 10 dB I            VHF 14 dB, UHF 10 dB          I                          -

Макс. выходной уровень

IMD3=60 dB (DIN45004B)                   I     121 dBµV          I                        121 dBµV            I                    115 dBµV

IMD3=60 dB                                              I          -                    I                        118 dBµV            I                    112 dBµV

Возвратные потери по входу и выходу I                                                         >10 dB

Коэффициент шума                        I     VHF, UHF < 6 dB    I     VHF < 6 dB     I      VHF < 6 dB    I     VHF < 5 dB       I    VHF < 5 dB                                                                                           IUHF < 6 dB (700 MHz) IUHF < 6 dB (600 MHz) IUHF < 4 dB (700 MHz) IUHF < 4 dB (600 MHz)

Тестовые точки                              I                        вход -20 dB, выход -30 dB                      I                  выход -30 dB

Питание внешних устройств            I                                12 V 100 mA макс.                          I               12 V 60 mA макс.

Потребляемая мощность*            I                                                            230 V~ 50/60 Hz 5 W

Диапазон рабочих температур     I                                                               -200 ÷ +500 C

Габариты/Вес (в упаковке)            I                                                                     135x180x52 mm/0.7 kg

* без внешней нагрузки по ПТ, с максимальной внешней нагрузкой по ПТ 7 W
