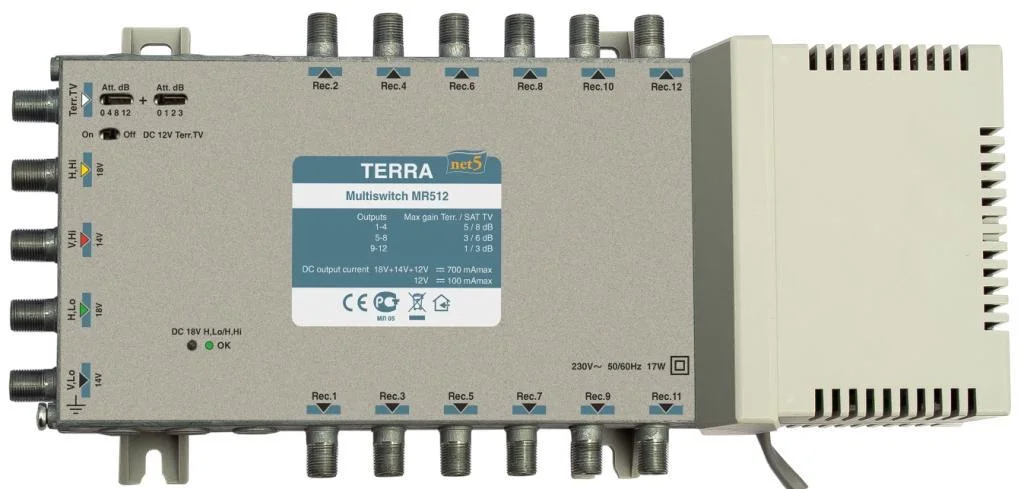

Мультисвитч Terra MR-512

• предназначены для распределительных сетей сигналов 4-ех спутниковых поляризаций и наземного ТВ до 16 абонентов по схеме “звезда”
• дискретный регулятор усиления 16 позиций для наземного ТВ
• встроенный источник для дистанционного питания
• возможность питания предусилителей через вход наземного ТВ
• литой корпус MR508 5x8 мультисвич MR512 5x12 мультисвич MR516 5x16 мультисвич

Технические характеристики                                               MR508        I           MR512            I         MR516

Число выходов                                                                             8              I               12               I           16

Диапазон частот              I  SAT IF                                                                    950-2400 MHz

                                          I   Terr. TV                                                                   47-862 MHz

Коэффициент усиления  I  SAT IF    I  выходы 1-4       I                                    0 ÷ 8 dB

(фиксированная                                 I  выходы 5-8       I                                    -1 ÷ 6 dB

пре-коррекция АЧХ)                           I  выходы 9-12     I            -              I                            -2 ÷ 3 dB

                                                             I выходы 13-16    I                       -                                        I       -3 ÷ 1 dB

                                           I  Terr. TV  I  выходы 1-4       I                                    -1 ÷ 5 dB

                                                             I   выходы 5-8      I                                     -2 ÷ 3 dB

                                                             I   выходы 9-12    I            -              I                              -3 ÷ 1 dB

                                                             I   выходы 13-16  I                        -                                       I          -4 ÷ -1 dB

Регулировка усиления Terr. TV                                                                        15 dB с шагом 1 dB

Выходной уровень для SAT IF (IMD3=35 dB)*                                                       96 dBµV

Выходной уровень для Terr. TV         I   выходы 1-4       I         88 dBµV     I           88 dBµV          I             88 dBµV

(IMD3=60 dB)*                                     I    выходы 5-8      I          86 dBµV    I           86 dBµV          I             86 dBµV

                                                             I    выходы 9-12    I             -              I            84 dBµV         I             84 dBµV

                                                             I    выходы 13-16  I             -              I                -                  I             82 dBµV

Развязка по входам спутникового ТВ                                                                       ≥ 30 dB

Развязка между                                   I     SAT IF            I                                         ≥ 30 dB

выходами                                             I     Terr. TV          I                                         ≥ 35 dB

Подавление                                         I     Terr. TV/SAT   I                                        ≥ 30 dB

                                                              I    SAT/Terr. TV    I                                        ≥ 40 dB

Напряжение питания через РЧ входы                                         H,Lo и H/Hi - 18 V; V,Lo и V/Hi - 14 V; Terr. TV - 12 V

Ток питания через                       I  +18V & +14V &+12V  I                                        < 0.7 A

РЧ входы                                     I  +14V & +12V              I                                         < 0.5 A

                                                     I   +12V                          I                                        ≤ 100 mA

Потребление тока от приемника                                                                              < 65 mA

Управляющие сигналы                                                                                         14/18 V, 0/22 kHz

Потребляемая мощность**                                                                                   230 V~ 50/60 Hz 2 W

Диапазон рабочих температур                                                                                -20o ÷ +50o C

Габариты/Вес (в упаковке)                                                    253x135x52 mm/0.8 kg I 293x135x52 mm/0.9 kg  I  333x135x52 mm/1.1 kg

* 2 равнозначные несущие

** без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W
