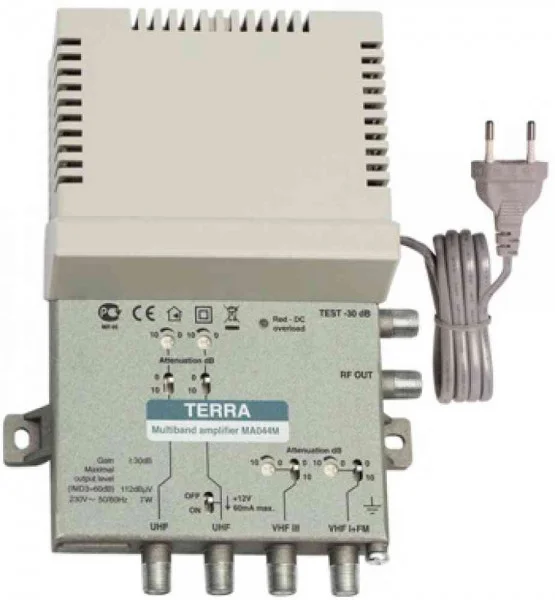

Усилитель ТВ сигнала Terra MA044M

• усилитель с расщеплением диапазона для сложения и выравнивания сигналов принимаемых от нескольких антенн (до 4-ех входов)
• защита и индикация перегрузки по ПТ
• встроенный фильтр подавления LTE сигналов (MA056L, MA056T)
• регулируемые аттенюаторы по каждому входу
• подача питания на предусилитель через UHF вход
• литой корпус в пластиковой оболочке
• литой корпус (MA044M, MA045M)

Технические характеристики                            MA056    I    MA056L    I     MA056T      I     MA044M     I    MA045M

Коэффициент усиления VHFI+FM (47-108 MHz)                                                30 dB

                                   VHFIII (174-230 MHz)                                                   30 dB

                                   UHF (470-862 MHz)       2 x 35 dB  I        -          I             -           I      2 x 34 dB    I      34 dB

                                   UHF (470-790 MHz)              -         I  2 x 35 dB  I             -           I            -            I           -

                                   UHF (470-694 MHz)              -         I        -          I     2 x 35 dB     I             -           I            -

Число входов                                                                                                      4                                    I           3

Коэффициент шума, VHF                                                                            < 6 dB

типичный UHF                                                                                              < 6 dB                                  I       < 4 dB

Макс. выходной уровень                               IMD3=60 dB (DIN45004B) 112 dBµV,   I  IMD3=60 dB(DIN45004B)= 115 dBµV

                                                                            IMD3=60 dB 109 dBµV                              IMD3=60 dB 112dBµV

Пределы изменения коэффициента усиления                                0 ÷ -16 dB        I                    0 ÷ -20 dB

Возвратные потери                                                                                                > 10 dB

Тестовая точка                                                                             -20 dB                        I                    -30 dB

Питание внешних устройств                                                  5 V 80 mA макс.          I           12 V 60 mA макс.

Потребляемая мощность                                                  230 V~ 50/60 Hz 2.3 W*     I      230 V~ 50/60 Hz 7 W

Диапазон рабочих температур                                                                          -20o ÷ +50o C

Габариты/Вес (в упаковке)                                            133x73x39 mm/0.36 kg         I         135x180x52 mm/0.72 kg
