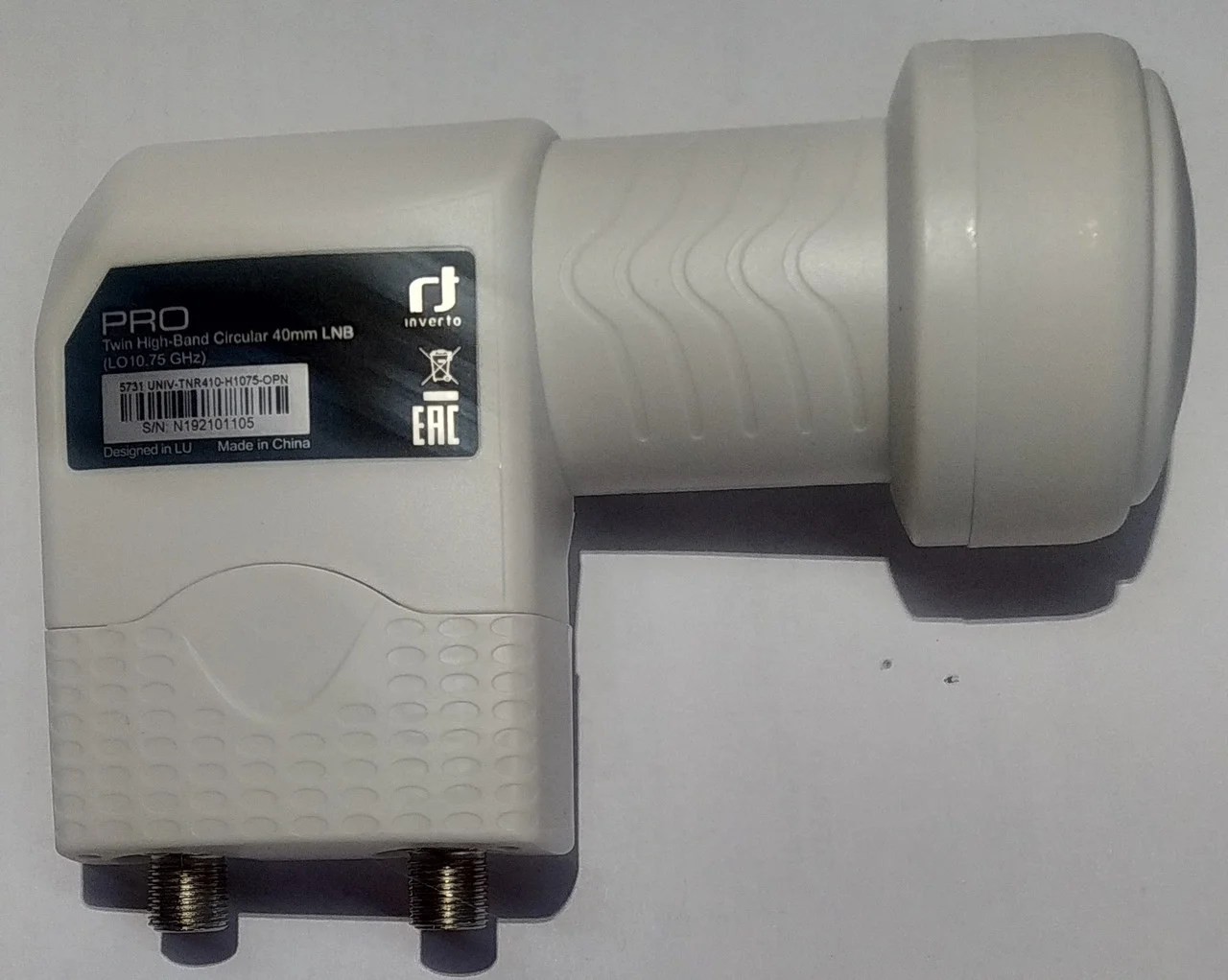

Конвертор круговой поляризации KU диапазона 2 выхода INVERTO TWN-40
- Низко полосный входной диапазон частот 10,7 ~ 11,7 ГГц
- Низко полосный выходной диапазон частот 950 ~ 1950 МГц
- Низко полосная частота LO 9,75 ГГц
- Диапазон входного диапазона высоких частот 11,7 ~ 12,75 ГГц
- Диапазон выходных частот диапазона 1100 ~ 2150 МГц
- Частота гетеродинного частотного диапазона 10,6 ГГц
- Шум Рисунок 0,2 дБ Тип. (Макс. 0,7 дБ)
- LO Начальная точность +/- 1,0 МГц Макс.
- LO Температурный дрейф +/- 3,0 МГц Макс.
- Фазовый шум (@ 10 кГц) - 90 дБн / Гц Макс.
- Коэффициент преобразования 60 дБ Мин.
- Пульсация усиления (более 26 МГц) +/- 0,75 дБ
- Изменение коэффициента усиления (с полным диапазоном) +/- 4 дБ Макс.
- Отклонение изображения 40 дБ Мин.
- 1 дБ Точка сжатия (@ Выход) 0,0 дБм Мин.
- Изоляция поперечной поляризации 22 дБ Мин.
- Контрольный сигнал Ca (вертикальная поляризация) 11,0 ~ 14,0 В
- Управляющий сигнал Cb (горизонтальная поляризация) 16,0 ~ 20,0 В
- Контрольный сигнал Cc (переключение диапазона) 22 +/- 4 кГц
- Выход VSWR 2.0: 1
- Внутриполосный паразитный - 60 дБм Макс.
- Потребление тока 180 мА Макс. @ 11 ~ 20 В
- Рабочая температура - 30 ° C ~ + 60 ° C
- Выходное сопротивление 75 Ом
- Выходной разъем F-Type (Female)
- Вес 181 г
Характеристики
Основные атрибуты | |
---|---|
Поляризация конвертера | Круговая |
Quattro (мультисвич) | Да |
Количество выходов конвертера | 2 |
Состояние | Новое |
Диапазон приема | Диапазон Ku |
Информация для заказа
- Цена: 7 000 Тг.
